ساندویچ پنل

_

ساندویچ پنل (به انگلیسی: Sandwich panel) به دیواره یا سقف‌هایی گفته می‌شود که از ترکیبات سبک تشکیل شده‌واز دو طرف به دو لایه ورق محدود شده‌است و در میان آن یک لایه عایق قرار دارد.

ساندویچ پانل‌ها معمولاً از موادی مانند پلی اورتان، XPS، پلی استایرن، پشم سنگ و پشم شیشه تولید می‌شوند.

کاربرد ساندویچ پانل:

استفاده از ساندویچ پانل در

  • ساخت انواع سوله، سازه فلزی، سازه فضایی، انبار و بارانداز و دیوار و سقف سالن‌های تولید
  • سردخانه‌ها و صنایع برودتی،( سردخانه گوشت و لبنیات و ماست بندی،گرمخانه،پخت نان و ..) و ساخت انواع سردخانه های پرتابل و ثابت(کانکس های یخچال دار ثابت و متحرک)
  • ساخت انواع سوله، انبار غلات
  • دیوار و سقف ساختمان‌های صنعتی
  • دیوار و سقف کاذب و دیوار تقسیم داخلی و اتاق‌های اداری در کارخانه‌ها
  • دفاتر کارگاهی، درمانگاه صحرایی سرویس بهداشتی، نمازخانه و محیط آموزشی
  • تعمیرگاه سیار، پست نگهبانی، واحدهای امدادی در زمان‌های بحرانی مانند زلزله، کمپ‌ها اسکان موقت
  • ویلاهای یک و دو طبقه(سازه و خانه پیش ساخته) و ساختمان‌های اداری و هتل‌ها
  • کاربرد ساندویچ پانل در پوشش سقف سوله انبارها، خانه‌ها و ویلاها و مخازن چند جداره
  • خانه‌های سیار و کاروان‌ها، کانکس، کانتینرها
  • استخرهای سرپوشیده و سالن‌های ورزشی

انواع هسته فوم ساندویچ پانل

  •  ساندویچ پانل پلی یورتان: در این ساندویچ پانل‌ها برای عایق بندی از فوم پلی یورتان استفاده می‌شود که در دو نوع تولید می‌گردد. نوع اول PIR نامیده می‌شود که از ترکیب پلی یول و ایزو سیا نورات تولید می‌شود. نوع دوم PUR نام دارد که از ترکیب پلی یول و ایزو سیانات تولید می‌گردد؛ و در هر دو روش برای تسریع در ترکیب، حضور کاتالیزور الزامی ست. برای تنظیم دانسیته فوم نیز از گاز B141 استفاده می‌شود. تفاوت این دو نوع در ضد حریق بودن ساندویچ پانل PIR است. عایق حرارتی و برودتی، عایق صوت، مقاوم در برابر رطوبت و وزن سبک از مشخصات این نوع ساندویچ پانل می‌باشد.
  •  ساندویچ پانل پلی استایرن: برای عایق بندی این نوع ساندویچ پانل از فوم پلی استایرن یا همان یونولیت استفاده می‌گردد. از لحاظ عایق حرارتی در درجه پایین‌تری از پلی یورتان قرار می‌گیرد، اما نسبت به آن سبک‌تر است و قیمت مناسب تری هم دارد.
  •  ساندویچ پانل پشم سنگ: عایق این نوع پانل‌ها الیاف پشم سنگ است که ضد حریق بودن مهم‌ترین ویژگی این نوع ساندویچ پانل است. لازم به توضیح است که درجه ضد حریق بودن این نوع، از ساندویچ پانل پلی یورتان PIR هم بالاتر می‌باشد ولی هزینه تولید بسیار بالاتری دارد و ضخامت های بالای ساندویچ پنل پلی یورتان PIR از لحاظ ضد حریق قابل مقایسه با پشم سنگ می باشد.

لازم به ذکر است استفاده از پشم سنگ یا پشم شیشه در صنایعی که با مواد غذایی و دارویی سر و کار دارند مجاز نبوده و تنها فوم مورد تایید،پلی یورتان PIR می باشد.

انواع تولیدات ساندویچ پنل این واحد صنعتی:

ساندویچ پانل سقفی:

ساندویچ پانل سقفی از ضخامت ۲ الی 10 سانتیمتر با فوم تزریقی پلی یورتان PIR (دانسیته ۲±40) و عرض مفید 1 متر،مقاوم در برابر رشد گیاهان و قارچها و قابل تولید به صورت یک طرف ورق در تمامی ضخامت ها می باشد.

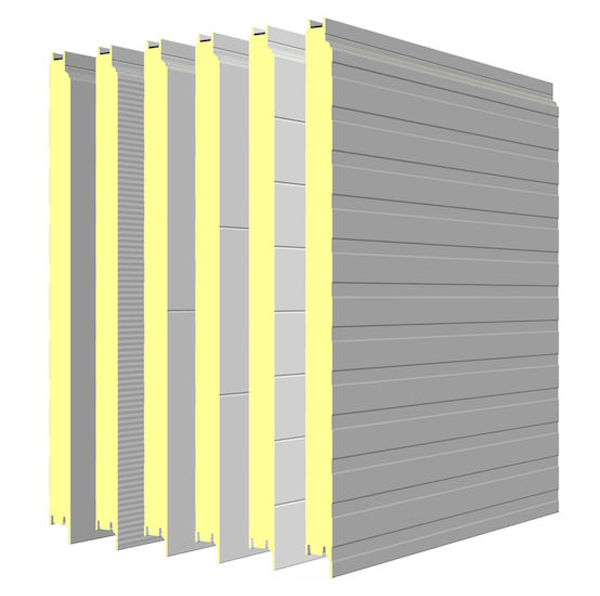

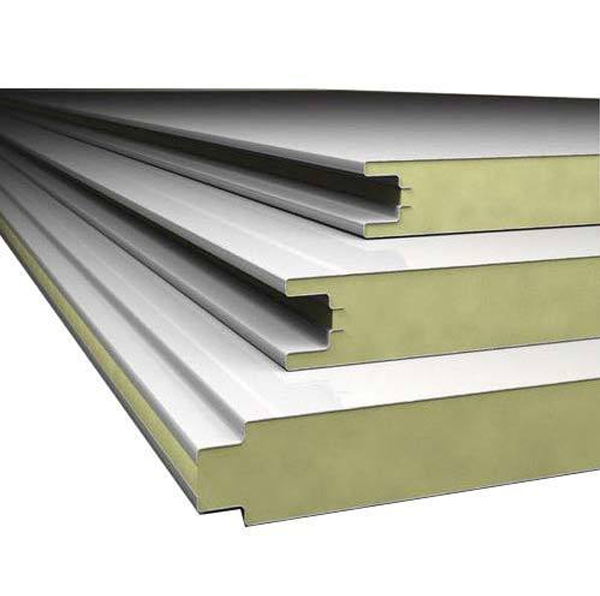

ساندویچ پنل دیواری:

ساندویچ پانل دیواری از ضخامت 4 الی 15 سانتیمتر با فوم تزریقی PIR (دانسیته ۲±40) و عرض مفید 1 متر برای پوشش دیواره‌های فضاهای صنعتی، سردخانه‌ها، کانکس‌ها، ساختمان‌های پیش ساخته و.. به کار می‌رود.همچنین کاملا عایق بوده و در  ضخامت های بالا هنگام نصب کاملا در هم چفت و بست شده و اصطلاحا کیپ شده و درزی ندارد و پس از نصب نیز تاب بر نمی دارد.

ساندویچ پنل سردخانه ای:

ساندویچ پنل سردخانه ای همان ساندویچ پنل دیواری می باشد که ضخامت های بالای آن برای تولید سردخانه های ثابت و پرتابل استفاده می شود.کلیه سردخانه ها بنا بر مورد استفاده قرار گرفتن و نوع کاربری،به دو نوع زیر صفر و بالای صفر دسته بندی می شوند.استفاده از تجهیزات مناسب و نصب صحیح از جمله عوامل مهم در کنار کیفیت ساندویچ پنل سردخانه ای جهت وصول به بهترین نتیجه می باشد.

فوم ساندویچ پنل(I) :

فوم تزریقی ساندویچ پنل  از نوع پلی یورتان PIR (دانسیته ۲±40) بدون ورق ، دو طرف با پوشش کاغذ کرافت در ضخامت های 5 ، 10 و 15 سانتیمتر مخصوص پوشش کف و دیوار سردخانه جهت عایق بندی فضاها و همچنین قابل اجرای نازک کاری در کف و دیوار بر روی آن.

نصب ساندویچ پانل

با توجه به اینکه برای سازه‌های ساخته شده با ساندویچ پانل مسائلی مانند عایق حرارتی و صوتی، مقاومت در برابر رطوبت، ضد احتراق و حفظ زیبایی از اهمیت بالایی برخوردارند، معمولاً نکات زیر در نصب پانل مورد توجه قرار گیرد:

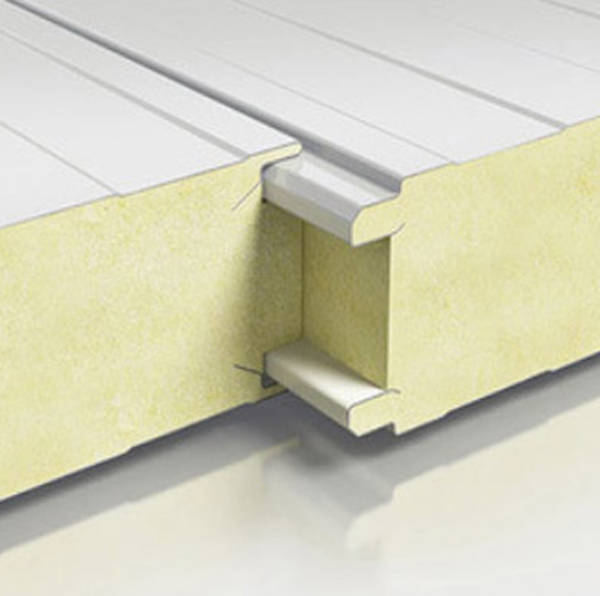

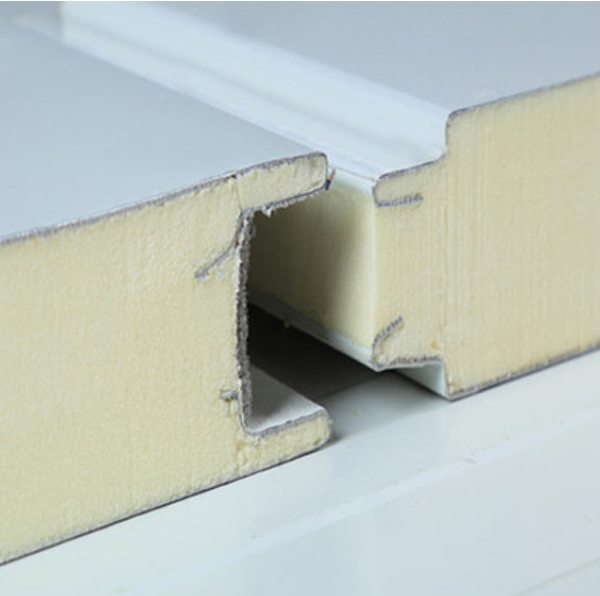

  • برای آب‌بندی کردن پروژه دقت به متد قرارگیری نری و مادگی ساندویچ پانل دیواری حائز اهمیت است.
  • برای درزبندی و آب‌بندی مناسب ساندویچ پانل‌ها استفاده از چسب سیلیکون توصیه می‌شود.
  • با توجه به رعایت فاصله مجاز بین ساندویچ پانل‌ها تکیه گاه مناسب برای سفت کردن پیچ‌ها ضروری است.
  • به فاصله بین ستون‌ها، عرض و ارتفاع پانل‌ها و محل قرارگیری پانل‌ها و میزان وزش باد در منطقه باید توجه شود.
  • از پیچ‌های واشر داری که مخصوص نصب ساندویچ پانل‌های دیواری و ساندویچ پانل‌های سقفی است استفاده شود.

بحث دیگری که در زیبایی و آب‌بندی مناسب سازه‌ها مطرح است به‌کارگیری فلاشینگ‌ها و آبروها برای نصب ساندویچ پانل‌های سقفی در جایگاه مناسب خود است.

روش‌های کاهش هزینه ساندویچ پانل

برای پایین آوردن قیمت ساندویچ پانل روش‌های متعددی وجود دارد:

  • به جای اینکه در هر دو طرف پانل از ورق فلزی استفاده گردد، تنها در یک طرف ورق فلزی به کار رود.
  • پایین آوردن ضخامت ورق فلزی از ۵/۰ میلی‌متر به ۴/۰ میلیمتر.
  • پایین آوردن دانسیته فوم.
  • کاهش گام‌های به کار رفته در پانل.

استفاده از فوم های معمولی و ارزانتر پلی یورتان مثل (PUR) که اصطلاحا به آن فوم پلی یورتان کلاسB3 می گویند یا استفاده از فوم پلی استایرن که علاوه بر اینکه عایق مناسب نیست، برای بسیاری از کاربری ها نیز مناسب نبوده و مورد تایید سازمان های زیربط نیز نمی باشد.

هر کدام از مقادیر بالا که در تهیه ساندویچ پنل به کار می روند دچار تغییر شوند،در کیفیت و قیمت نهایی تاثیر خواهد گذاشت.
